KUKA库卡机器人互锁编程案例参考

日期:2019-12-13   人气:  来源:http://www.zr-robot.com/  作者:admin
简介:关于库卡机器人互锁编程案例参考 按标准每个机器人有16条互锁指令,这些指令固定分配给输入/输出信号。每个互锁输入信号在在线运行条件中强制检测。 机器人互锁编程例参考: 1: PTP VB=100% VE=0% ACC=100% RobWzg=1 Base=1 SPSTrig=5 [1/100s] 1: FB PSPS =……
关于库卡机器人互锁编程案例参考

按标准每个机器人有16条互锁指令,这些指令固定分配给输入/输出信号。每个互锁输入信号在在线运行条件中强制检测。

KUKA库卡机器人互锁编程案例参考

机器人互锁编程例参考:

1: PTP VB=100% VE=0% ACC=100% RobWzg=1 Base=1 SPSTrig=5 [1/100s]

1: FB PSPS = EIN

2: A23 = AUS

3: t3 ( EIN ) = 0[1/10Sek]                  启动UP节拍时间测量

4: SPS MAKRO50 = EIN                    标志位Merker初始化

5: A81 = EIN                            互锁请求  1

6: A82 = EIN                            互锁请求  2

7: A83 = EIN                            互锁请求  3

8: SPSMAKRO20 = EIN      ~ Roboter Verriegelungen aktivieren       激活机器人互锁

重要提示:Makro20 必须强制在互锁请求的同一点调用!!!

9: WARTE BIS E23

10: A23 = EIN

11: FB PSPS = E14 & E24 & E41 & E42 & E43 & E80 & M95

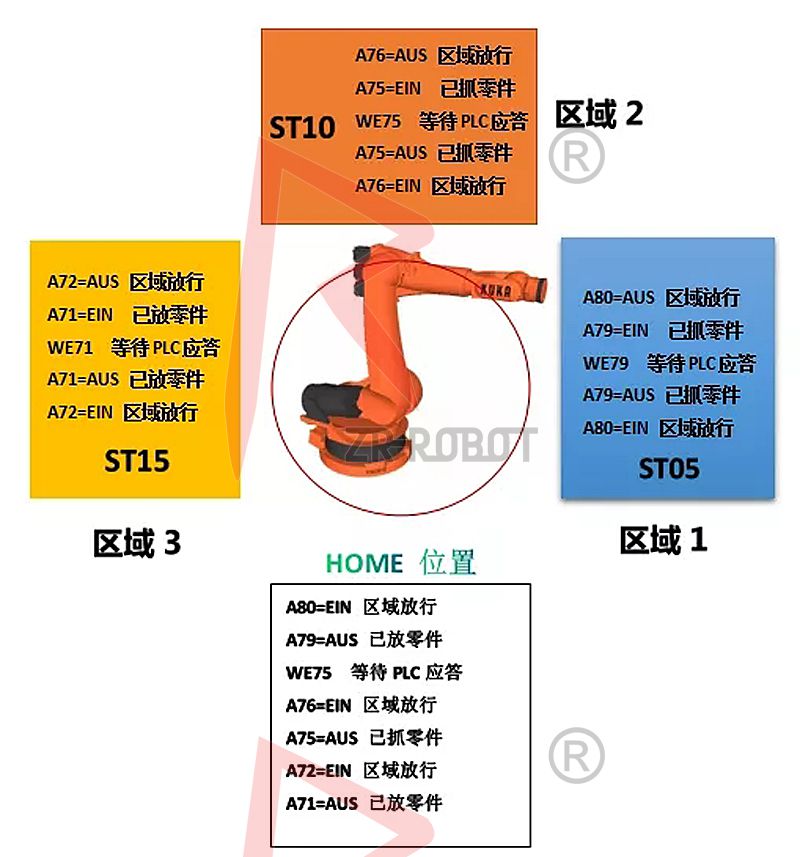

按标准每个机器人有24个位置放行信号,这些信号固定分配给输入/输出信号。如果机器人与多个工位工作,机器人与设备之间的工具放行信号应编程在区域中。

例如
KUKA库卡机器人互锁编程案例参考
