配置库卡KUKA机器人、小原焊枪详细步骤

日期:2019-08-16   人气:  来源:http://www.zr-robot.com/  作者:admin
简介:1.用以太网线将笔记本电脑与KUKA控制柜PC以太网接口相连 2.将电脑的IP与机器人的IP设置为同一号段 3更改电脑系统语言,设置为英文(美语) Workvisual3.0及以下版本,系统运行环境必须为英文,否则软件编译会出错,如下图 4.打开workvisual3.0.8软件,选择BR……
1.用以太网线将笔记本电脑与KUKA控制柜PC以太网接口相连

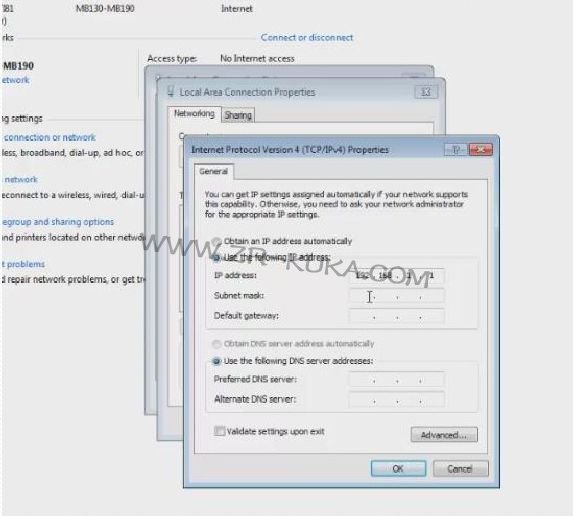

2.将电脑的IP与机器人的IP设置为同一号段
配置库卡KUKA机器人、小原焊枪详细步骤

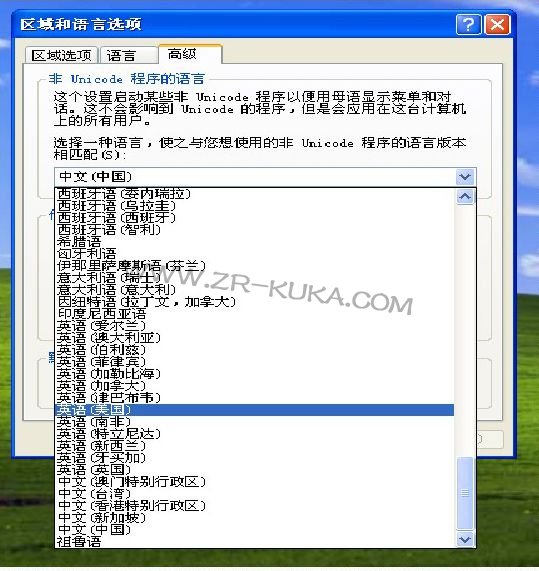

3更改电脑系统语言,设置为英文(美语)
配置库卡KUKA机器人、小原焊枪详细步骤

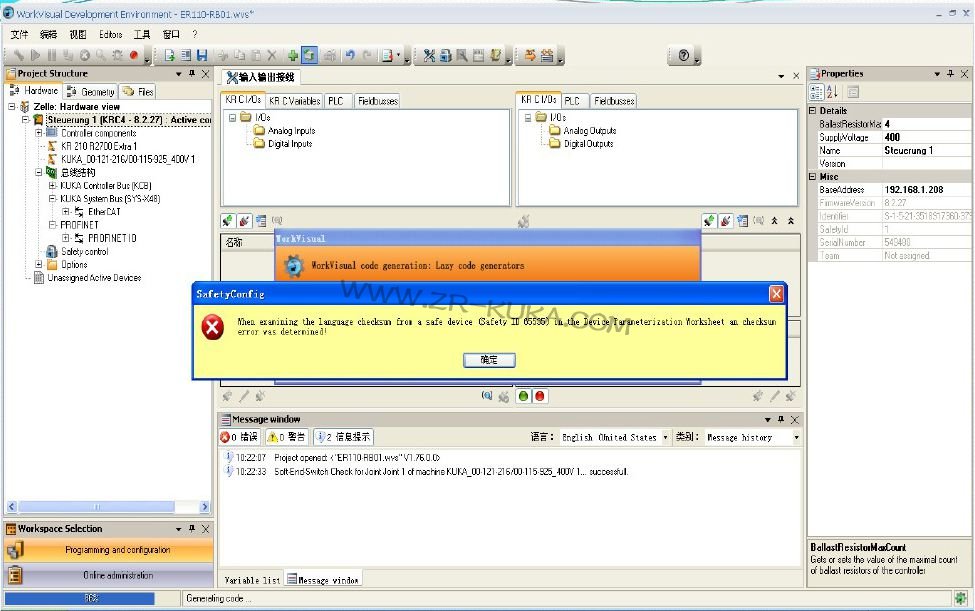

Workvisual3.0及以下版本,系统运行环境必须为英文,否则软件编译会出错,如下图
配置库卡KUKA机器人、小原焊枪详细步骤

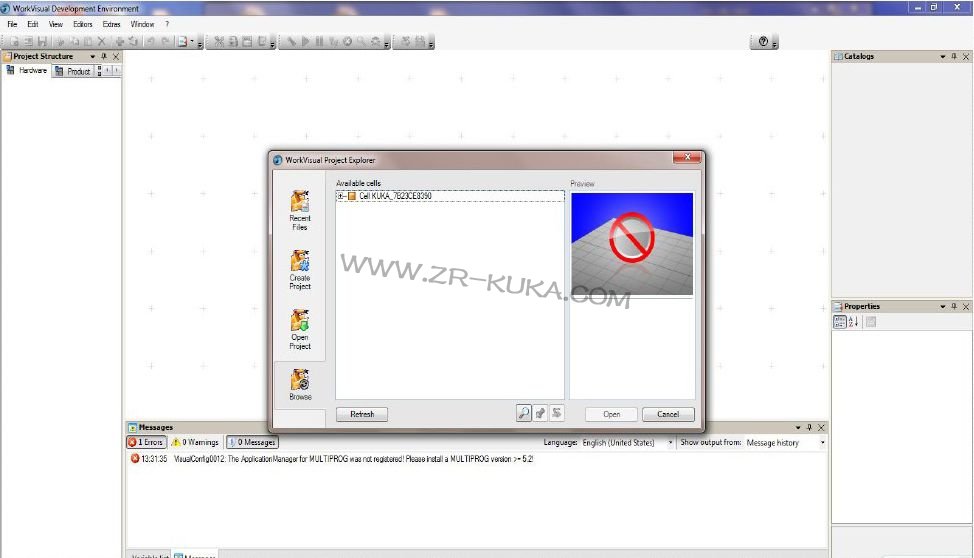

4.打开workvisual3.0.8软件,选择BROWSE选项,扫描出KKA的项目
配置库卡KUKA机器人、小原焊枪详细步骤

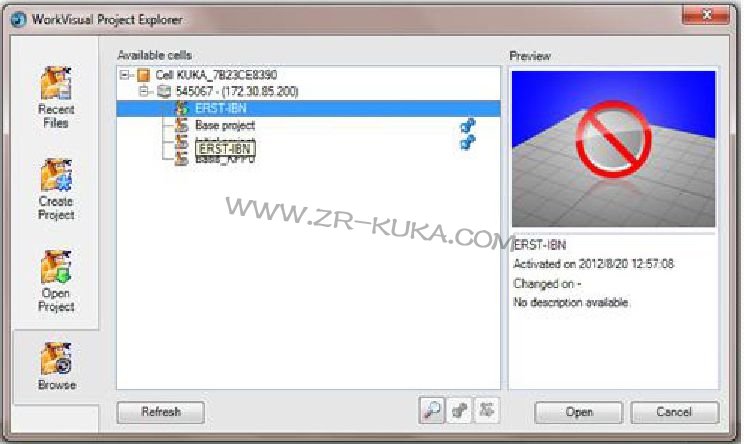

5.打开折合,选择激活的选项,双击打开(带绿色头的)
配置库卡KUKA机器人、小原焊枪详细步骤

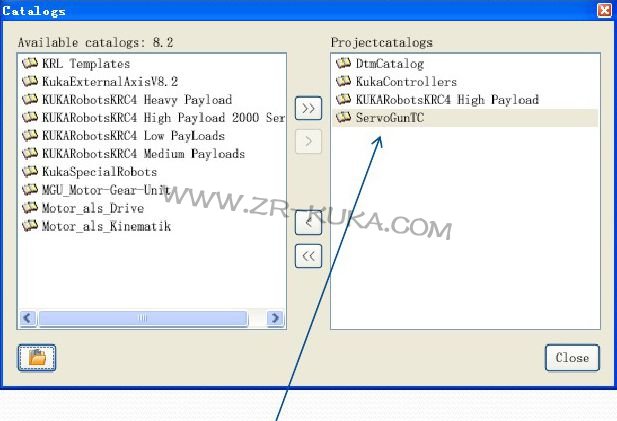

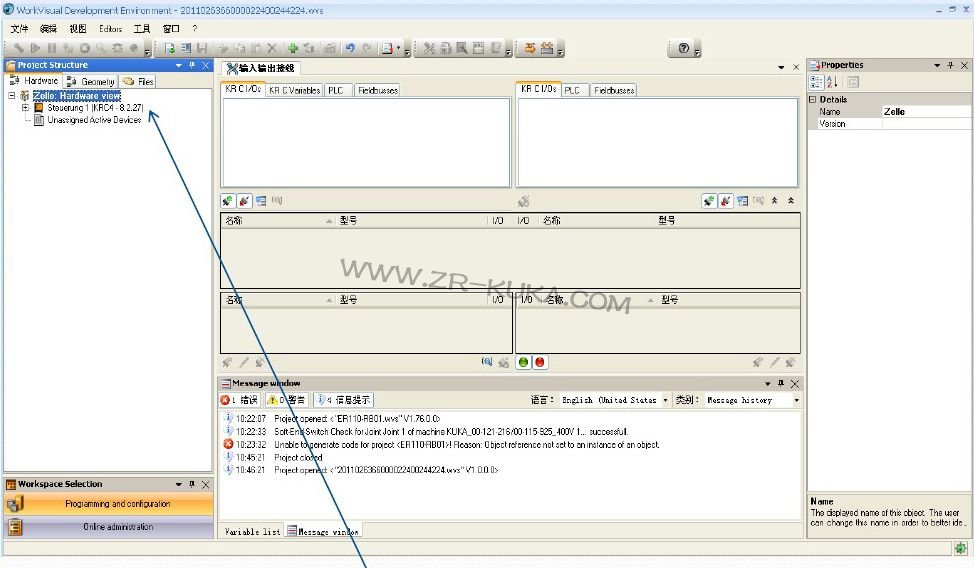

6.激活项目后,添加机器人单元组件
配置库卡KUKA机器人、小原焊枪详细步骤
双击激活机器人控制柜

配置库卡KUKA机器人、小原焊枪详细步骤

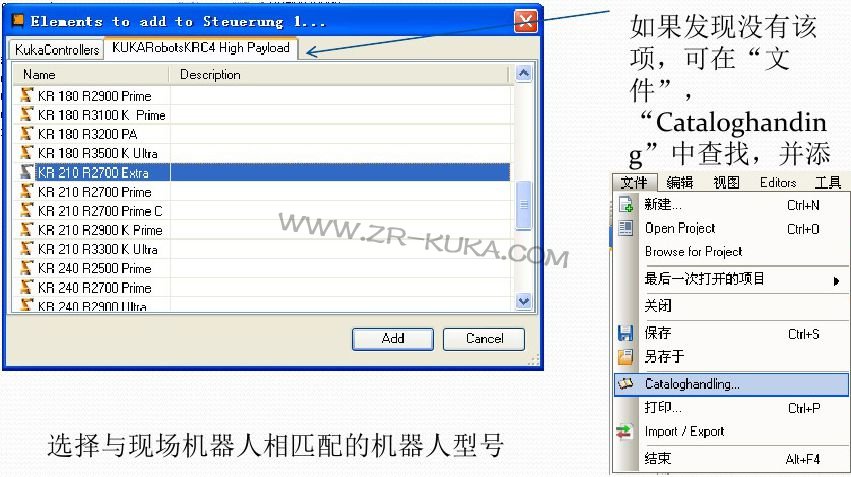

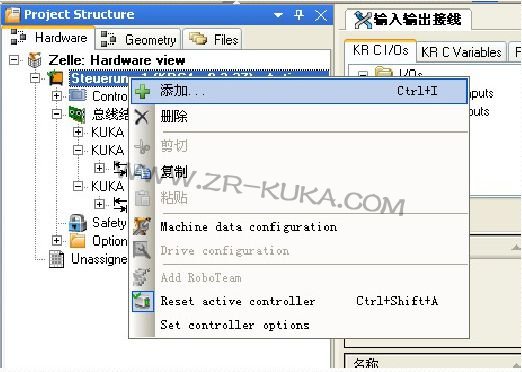

鼠标箭头放在KUKA控制柜上,右击添加

配置库卡KUKA机器人、小原焊枪详细步骤

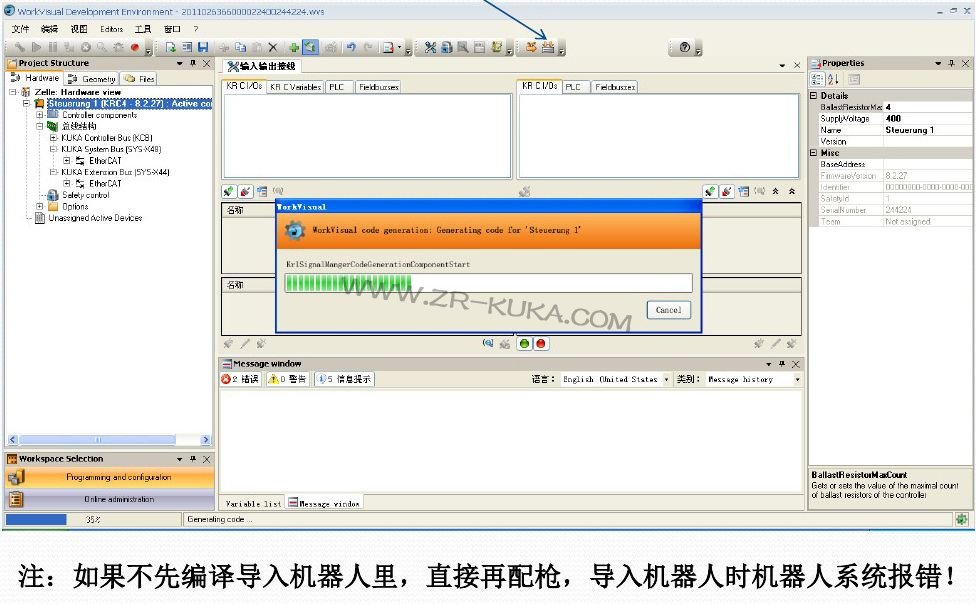

7先点击项目编译,然后传入机器人
配置库卡KUKA机器人、小原焊枪详细步骤


8.重新将项目从机器人中读出(步骤略)

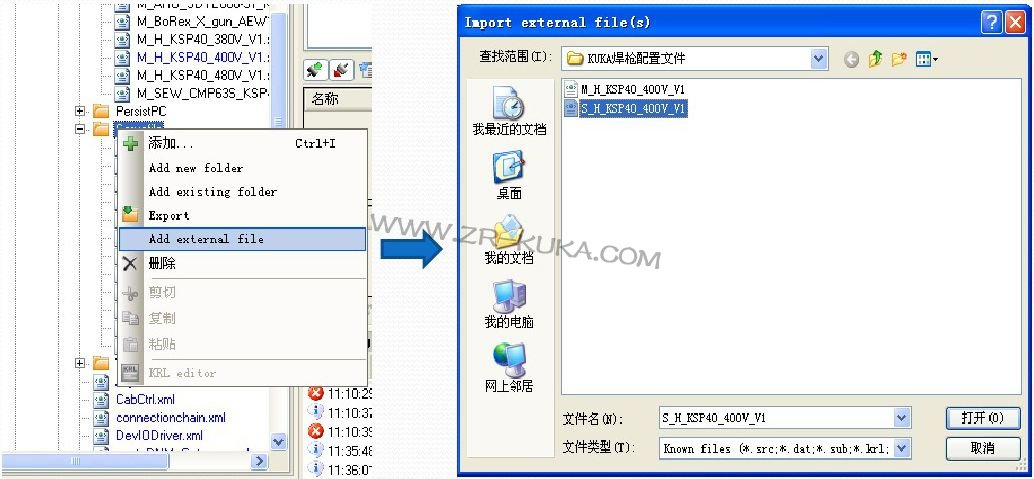

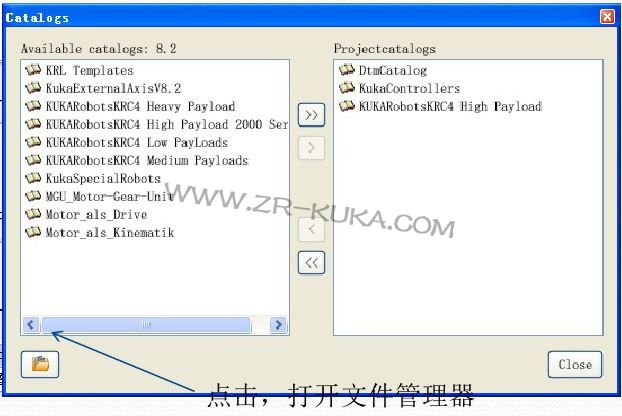

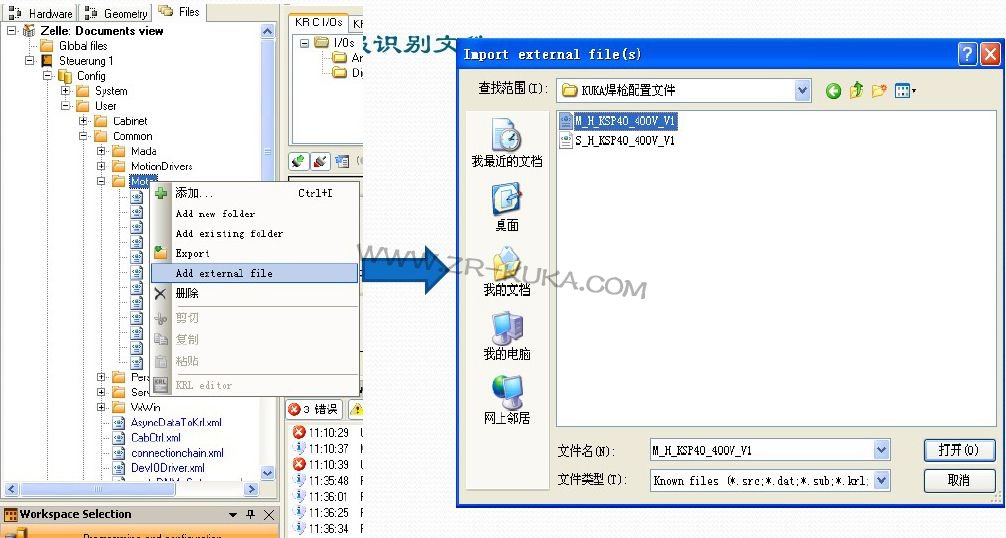

9.添加焊枪afc文件
配置库卡KUKA机器人、小原焊枪详细步骤
配置库卡KUKA机器人、小原焊枪详细步骤

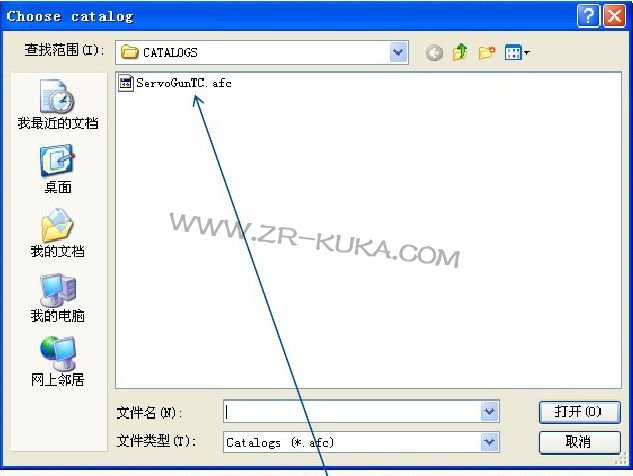

选中之前准备好的焊枪配置文件.afc格式

配置库卡KUKA机器人、小原焊枪详细步骤
目录表中,会出现刚刚添加的伺服焊枪组件

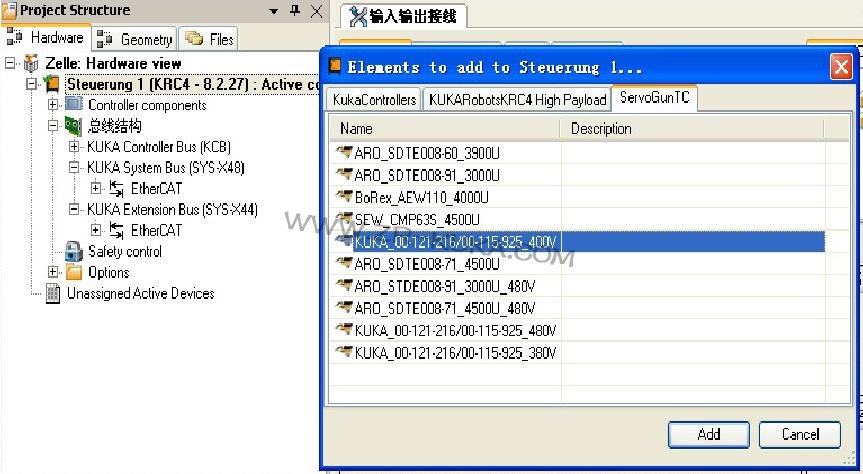

10.选择焊枪问服电机型号

配置库卡KUKA机器人、小原焊枪详细步骤

11.几何结构关联
配置库卡KUKA机器人、小原焊枪详细步骤

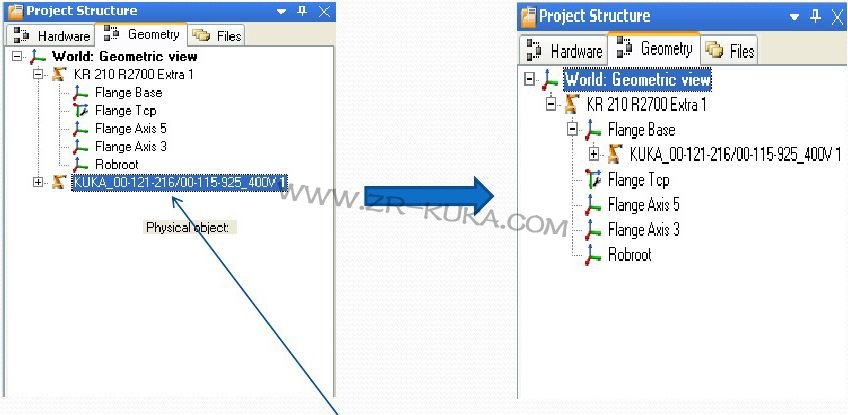

鼠标将电机项拖到机器人Flange Base下

配置库卡KUKA机器人、小原焊枪详细步骤
配置库卡KUKA机器人、小原焊枪详细步骤
配置库卡KUKA机器人、小原焊枪详细步骤
配置库卡KUKA机器人、小原焊枪详细步骤
配置库卡KUKA机器人、小原焊枪详细步骤
配置库卡KUKA机器人、小原焊枪详细步骤

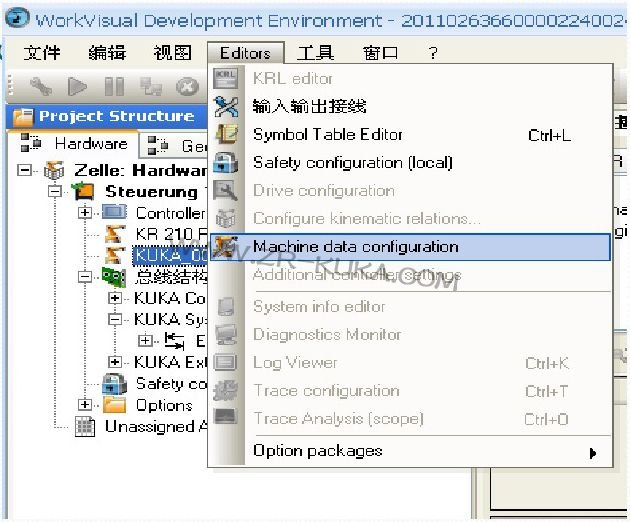

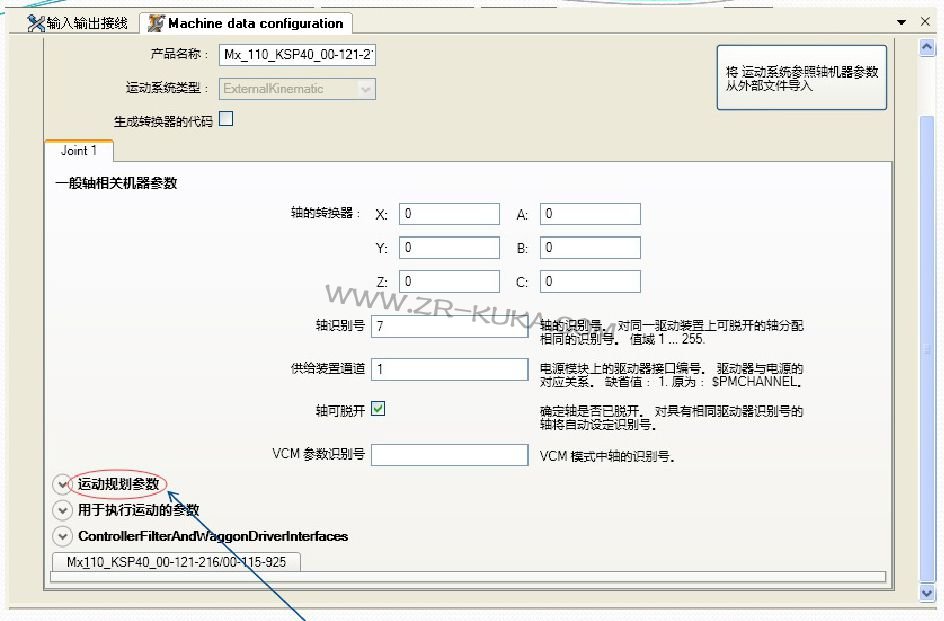

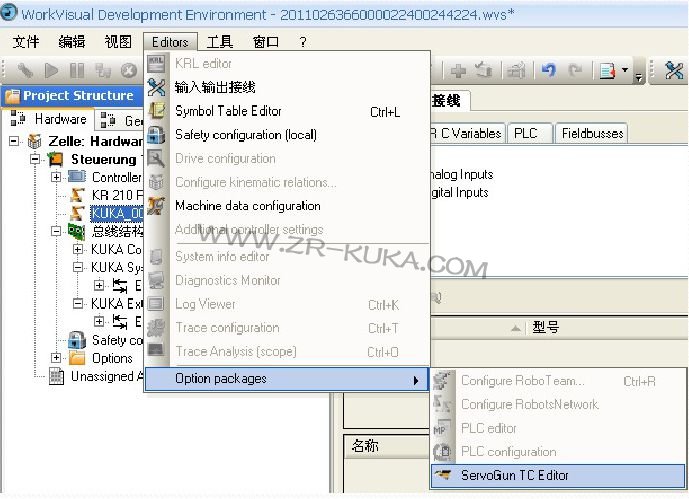

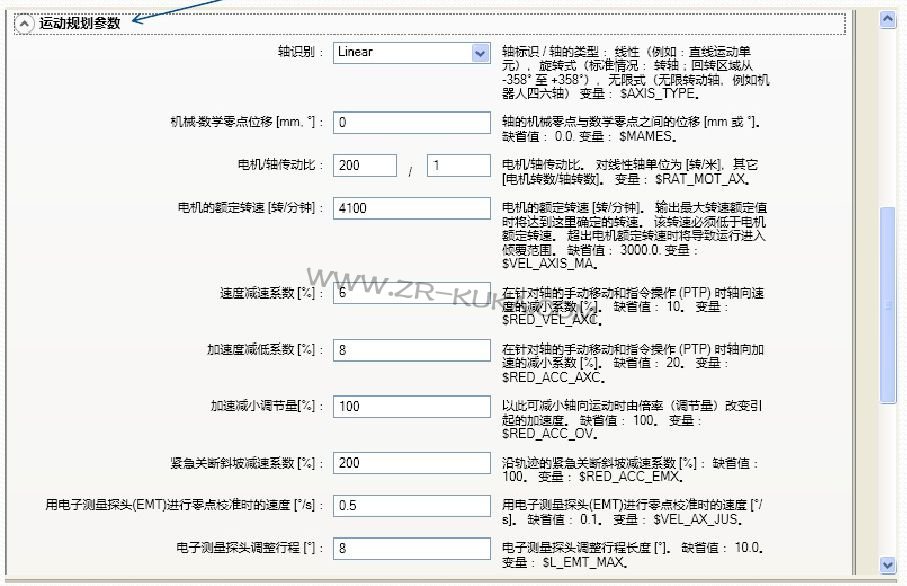

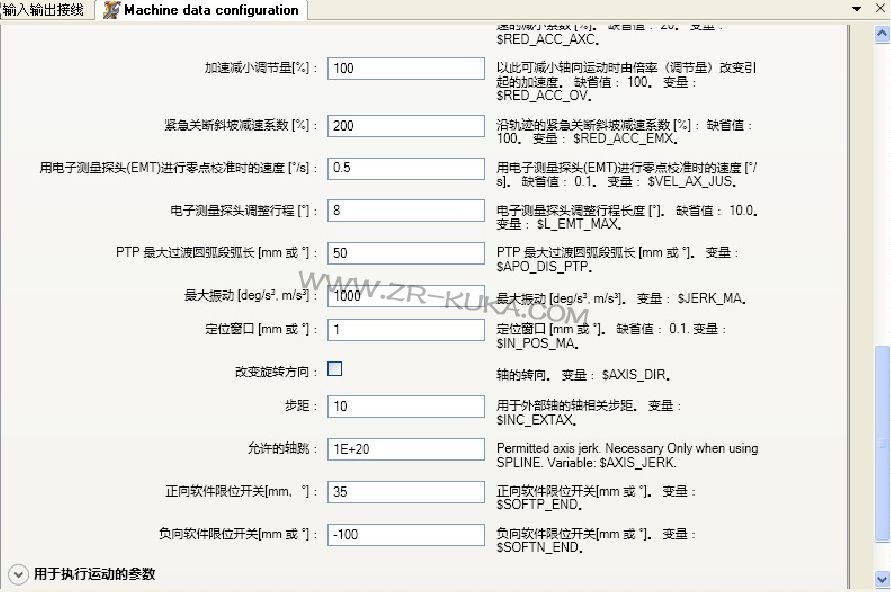

编辑该项

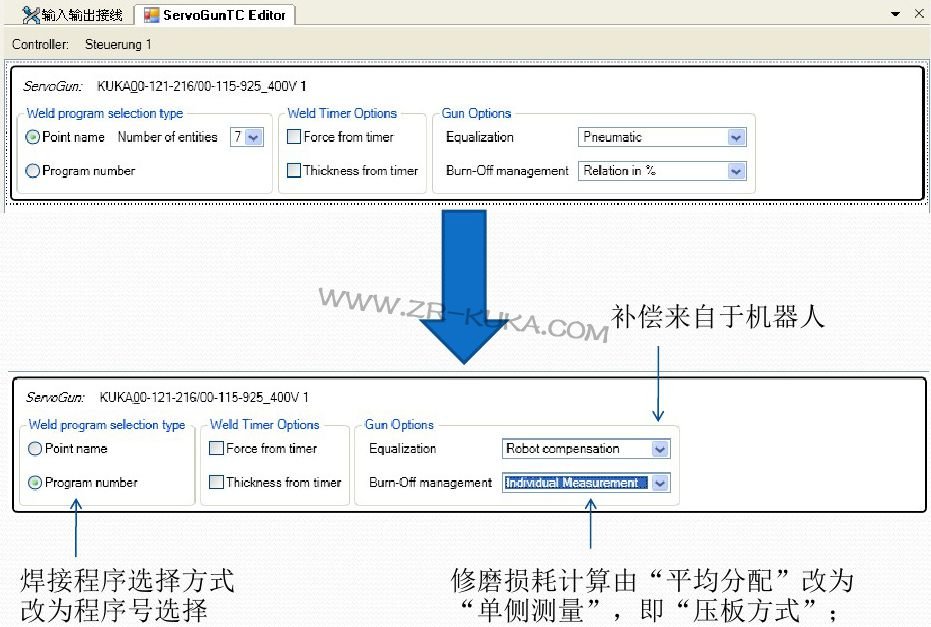

以干具体可参照每把枪的焊枪参数文件填写
配置库卡KUKA机器人、小原焊枪详细步骤
配置库卡KUKA机器人、小原焊枪详细步骤
15.保存项目,编译项目并下载到机器人
