库卡KUKA机器人线性单元的配置

日期:2019-07-25   人气:  来源:互联网
简介:KUKA KL-100线性滑轨 KUKA 线性滑轨 KL 100 是一个安装在地面、天花板或墙壁上的独立单轴线性滑轨。在搬运、装卸、塑料加工、检测或检验等领域应用非常广泛。 KL 100 作为机器人的附加轴运行,适用于 KR AGILUS 系列的所有机器人。由此,控制就由相应的机器……
KUKA KL-100线性滑轨
KUKA 线性滑轨 KL 100 是一个安装在地面、天花板或墙壁上的独立单轴线性滑轨。在搬运、装卸、塑料加工、检测或检验等领域应用非常广泛。
KL 100 作为机器人的附加轴运行,适用于 KR AGILUS 系列的所有机器人。由此,控制就由相应的机器人控制器负责执行。
配置目标
库卡 KR AGILUS 系列中的 KR 6 R700 sixx 机器人安装在 KUKA 的 KL-100 导轨上,配置 ROBROOT 运动系统后,可以使直线导轨和机器人实现同步控制。
使用WorkVisual配置线性单元,So easy↓↓↓

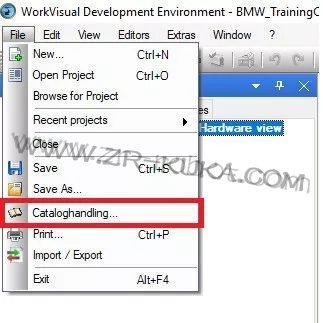

Step 1 点击文件→目录管理
库卡KUKA机器人线性单元的配置

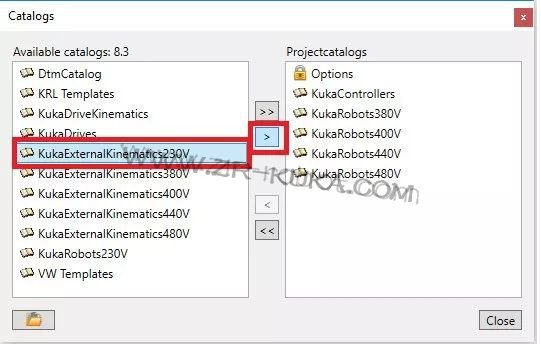

Step 2 选择KukaExternalKinematics230V 点击单个箭头,添加到现有目录
库卡KUKA机器人线性单元的配置

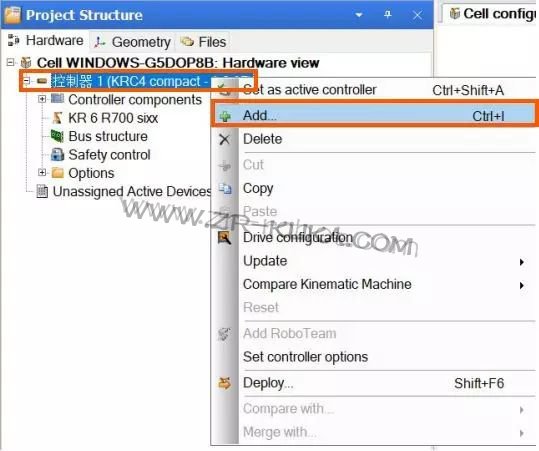

Step 3 右点击项目结构→添加
库卡KUKA机器人线性单元的配置

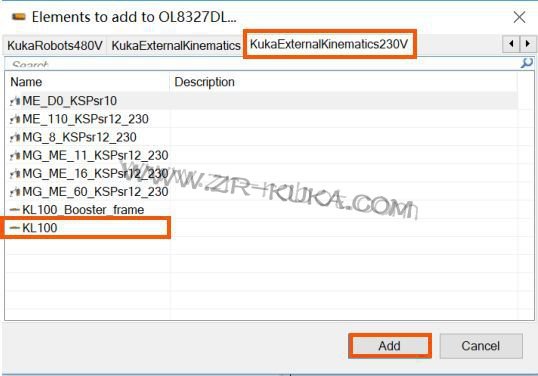

Step 4 选择KukaExternalKinematics230V → KL100 → Add
库卡KUKA机器人线性单元的配置库卡KUKA机器人线性单元的配置

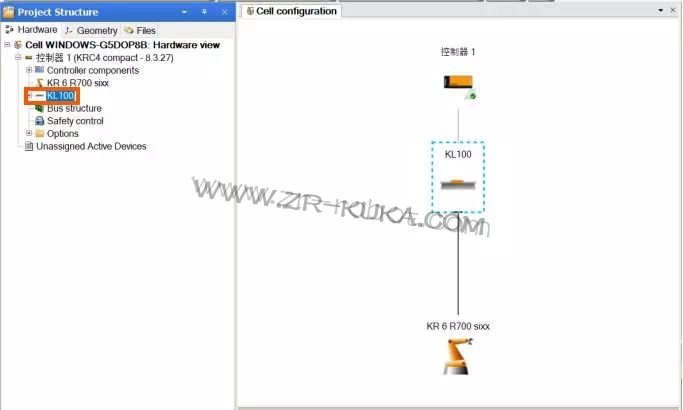

Step 5 KL100就添加进入项目结构
库卡KUKA机器人线性单元的配置

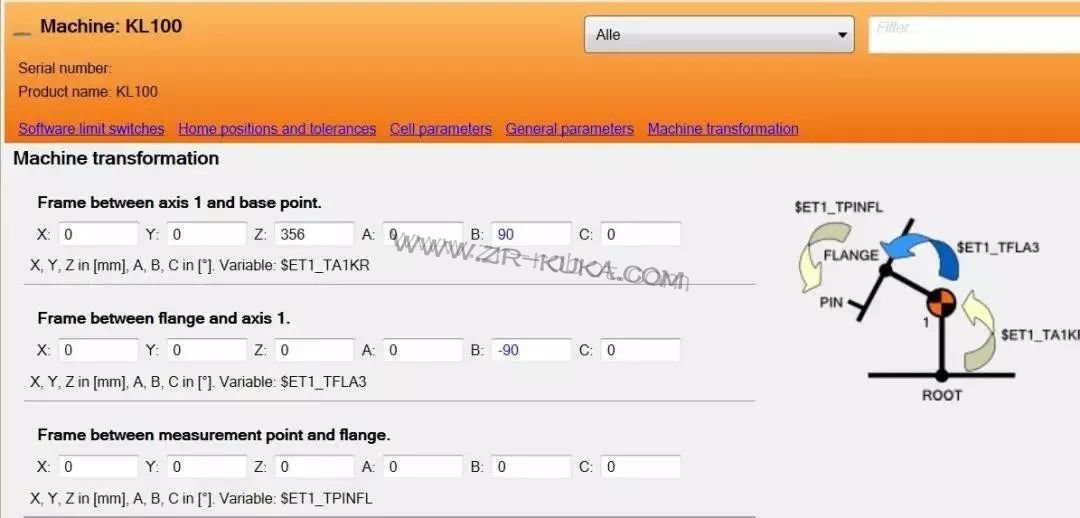

Step 6 将转换关系如右图填入KL100的参数里。
库卡KUKA机器人线性单元的配置
Step 7 再把项目下载到机器人控制柜。
可能出现的问题
正常情况线性单元不需要特别校准。在 WorkVisual 配置好 ROBROOT 运动系统的转换数值即可。
但有时候在使用直线轴测试外部运动系统时,可能工具的 TCP 位置会出现少量的变化,在某些特殊应用要求程序轨迹精度比较高的应用场合,就无法达到客户要求(比如摆动应用等)。
问题分析
理想情况下,机器人的 ROBROOT 坐标系应与线性单元的 FLANGE 坐标系相同。 实际上,通常会出现安装误差,导致这两个坐标系会存在轻微的差异,这意味着使用外部轴运动坐标系时 TCP 的位置会出现偏差。 如果在机器人控制器里安装了 KSS 8.3,则可以通过线性单元的 Offset 校准,来对这些差异进行示教校正
同样不能遗漏的是,在进行具体操作前,你要确保四件事:
1.  已在WorkVisual配置好相关外部轴, 将其加载到机器人控制器中。
2.  先前校准过的工具安装在安装法兰上。
3.  没有打开或选择任何程序。
4.  T1模式
