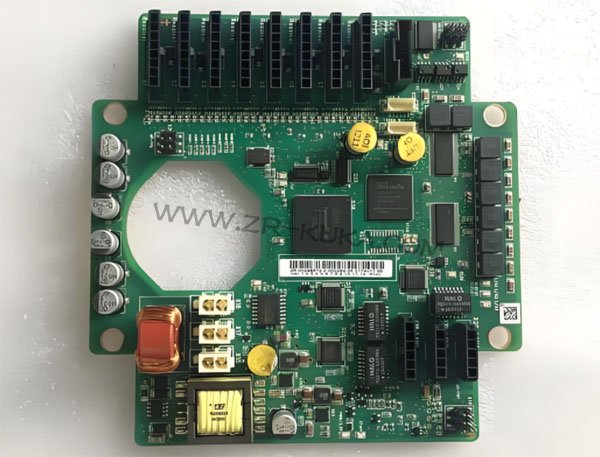

库卡机器人中的PCB线路板是整个机器人控制系统的核心组成部分。它就像是机器人的“神经系统”，负责在各个组件之间传递电信号，协调机器人的各种动作。从控制机器人的关节运动到处理传感器传来的信息，PCB线路板都起着至关重要的作用。一旦PCB线路板出现故障，库卡机器人将无法正常工作，这就凸显了对其进行维修的重要性。

二、常见的库卡机器人PCB线路板故障类型

短路故障

短路是PCB线路板较为常见的故障之一。这可能是由于线路板上的焊点相邻过近，在长期使用过程中，由于震动或者温度变化等因素，导致焊点之间的绝缘层被破坏，从而使两个原本不应导通的线路连接在一起。在库卡机器人频繁运动的过程中，其内部的PCB线路板会受到一定程度的震动，这种震动可能会使原本细微的线路间距发生变化，引发短路。

另外，元件损坏也可能导致短路。比如，某个电容可能会因为过压而被击穿，形成短路通道。在这种情况下，在库卡机器人PCB线路板维修时，就需要找出被击穿的电容并进行更换。

开路故障

开路故障意味着线路板上的某条线路中断，无法正常传输电信号。这可能是由于线路板上的铜箔被腐蚀或者断裂。在库卡机器人的工作环境中，如果存在潮湿或者腐蚀性气体，就可能会对PCB线路板的铜箔造成侵蚀，导致线路断开。

元件的引脚折断也是造成开路的一个原因。在机器人组装或者运输过程中，如果受到外力撞击，某些元件的引脚可能会折断，从而在元件与线路板之间形成开路。在库卡机器人维修中，需要通过检测工具准确找到开路的位置，然后进行修复。

元件故障

除了上述因元件损坏导致短路或开路的情况外，元件本身的性能下降也会影响PCB线路板的正常工作。例如，芯片可能会因为过热而出现性能不稳定的情况。在库卡机器人长时间高强度工作时，其PCB线路板上的芯片会产生热量，如果散热系统存在问题或者芯片本身的散热设计不佳，芯片就可能过热。

电阻、电感等元件也可能因为老化而改变其标称值，从而影响整个电路的电气性能。在库卡机器人PCB线路板维修时，需要对性能异常的元件进行检测和更换。

三、库卡机器人PCB线路板维修的流程与方法

故障检测

首先要进行外观检查。维修人员需要仔细观察PCB线路板的表面，查看是否有明显的烧焦痕迹、焊点脱落或者元件损坏的迹象。例如，如果看到某个元件表面有黑色烧焦的斑点，就可以初步判断这个元件可能存在故障。

然后使用专业的检测工具，如万用表。通过测量线路板上各个点之间的电阻、电压等参数，来判断线路是否短路或者开路。对于芯片等复杂元件，可以使用示波器来检测其输入和输出信号的波形是否正常。在库卡机器人PCB线路板维修的检测阶段，准确判断故障位置是非常关键的一步。

元件更换

如果在检测过程中发现某个元件损坏，就需要进行更换。在更换元件时，要确保所使用的元件与原元件的型号、规格完全相同。例如，更换芯片时，要注意芯片的封装形式、引脚定义和工作参数等都要匹配。

在库卡机器人PCB线路板维修中，对于一些贴片元件的更换，需要使用专业的焊接设备，如热风枪。在焊接过程中，要严格控制焊接温度和时间，以免对线路板和周围元件造成损坏。

线路修复

对于线路板上的短路故障，如果是由于焊点之间的绝缘层破坏导致的，可以使用绝缘漆等材料对短路点进行隔离处理。如果是铜箔断裂导致的开路故障，可以采用飞线的方法，即用导线将断裂的铜箔两端连接起来。在进行飞线时，要确保导线的连接牢固，并且不会与其他线路发生短路。

在库卡机器人PCB线路板维修中，对于线路板上的线路腐蚀问题，可以使用化学试剂对腐蚀部分进行清洗和修复，然后再对修复后的线路进行保护处理，如涂覆防潮漆等。

四、维修后的测试与验证

在完成KUKA机器人维修后，需要进行严格的测试与验证。首先要进行静态测试，即不启动机器人，只对PCB线路板进行通电，再次使用万用表等工具测量各个关键节点的电压、电阻等参数，确保其在正常范围内。然后进行动态测试，将修复后的PCB线路板安装回库卡机器人，启动机器人并进行一些简单的动作测试，如关节运动、信号采集等，观察机器人是否能够正常工作。如果在测试过程中发现仍然存在问题，就需要重新对PCB线路板进行检查和维修，直到机器人能够完全正常运行。
