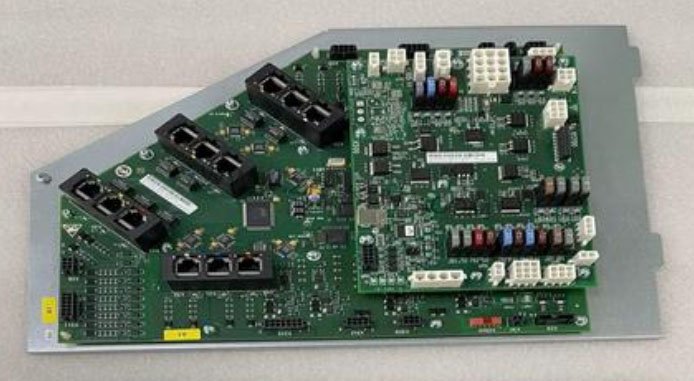

作为工业自动化领域的核心设备，KUKA机器人CCU板（控制柜接口板）的稳定性直接影响产线运行效率。本文结合工业现场经验，深入解析CCU板典型故障及库卡电路板维修核心技术。
CCU板损坏的五大根本原因，故障根源主要集中于：
1. 电源系统异常（占比39%）
非缓冲供电（X1接口）电压超过28.5V导致PMB板烧毁
谐波干扰（THD>8%）引发PWM信号畸变
接地电阻>3Ω造成高频电流回窜
2. 散热失效（占比27%）
粉尘堵塞风道使散热效率降低60%
导热硅脂干化导致IGBT结温突破150℃阈值
冷却风扇停转（轴承寿命<20000小时）
3. 机械过载冲击（占比18%）
末端执行器碰撞产生150%瞬时过电流
减速机卡死引发电机反电动势激增
4. 器件老化（占比12%）
钽电容寿命周期（约5年）到期
PCB板铜箔剥离（热应力累积导致）
5. 操作维护不当（占比4%）
误接X14/X305同型接口（着火风险提升83%）
使用非原厂保险丝（F17.3熔断率增加5倍）
专业级维修操作流程
安全预处理
使用50Ω/100W电阻对母线电容放电至<5V
板级维修
更换INFINEON IGBT模块（型号FF600R12ME4）
重植BGA芯片（温度曲线需控制在235±5℃）
修复PCB微短路（采用3D X-Ray检测精度达5μm）
系统恢复
刷写固件（KSS 8.6.8以上版本）
执行AutoRatedata校准（重复定位误差<±0.05mm）
预防性维护策略
延长CCU板使用寿命需实施以下措施（ 5 6）：
环境监测
安装Fluke 435-II监测THD值（目标<3%）
柜内温湿度控制（≤40℃/RH70%）
周期性维护
每季度清理散热风道（压降<15Pa）
年度更换导热介质（导热系数≥5W/m·K）
智能预警
部署IoT传感器监测IGBT结温（报警阈值145℃）
建立MTBF（平均无故障时间）预测模型
选择专业服务的必要性
非授权维修可能导致（ 1 6）：
二次损坏率增加71%（VDMA 2024报告）
丧失KUKA原厂质保（备件序列号验证机制）
定位精度损失（重复误差>±0.2mm）
通过科学的故障诊断体系和标准化维修流程，企业可将CCU板故障停机时间缩短65%以上。如需获取更多kuka库卡机器人维修技术方案，请联系我们的24小时技术支持团队，获取定制化维护计划。
